Xulosa Xulosa: Astge043w024 - l480x272r-p1 seriyali
1. Mahsulot haqida umumiy nuqtai
Seriya: Astist (Iqtisodiyot modeli)
Asosiy xususiyatlar:
4.3 dyuymli TFT LCD displeyi bilan480 × 272 o'lchamlariva sensorli ekranga qarshi.
Qo'llab-quvvatlaydiDC 9-30V quvvat kiritish.
Aloqa interfeysi:Rs485(P1d0C modeli) yokiRs232(P1E0C modeli).
- qurildi16MB SPI va FlashXotira vaRTC (real {{{{{{{{{{{{{{{{{{{{{{{{{{{{{}} soat.
Terasiz dasturlashtirilganHMILIT konfiguratsiyasi dasturiOflayn / onlayn simulyatsiya bilan.
2. Model ta'rifi
Model raqamining tuzilishi quyidagicha belgilanadi:
| Kod segmenti | Tavsif |
|---|---|
| Otash | Iqtisodiyot seriyasi |
| 043 | 4.3 dyuymli ekran |
| W02 | 32MB DDR 2 + |
| 4 | 16MB flesh-sig'imi |
| L480X272 | Ko'rsatilgan o'lcham |
| R | TOPSCREIN |
| P | 6-PIN terminal bloki |
| 1 | 9-30V quvvat manbai |
| D/E | Rs485 / Rs232 aloqa portlari |
| C | RTC qo'llab-quvvatladi |
3. Mahsulot xususiyatlari
3.1 Uskuna
Ko'rsatmoq:
Yorqinlik:250 CD / M²
Backlight: LED (sozlanishi, 20 000 soatlik umr).
Protsessor: 200mHz Corcex - M4F CPU.
Xotira: 16MB SPI va Flash, 3s avtomatik - Quvvat yo'qotish paytida tejang.

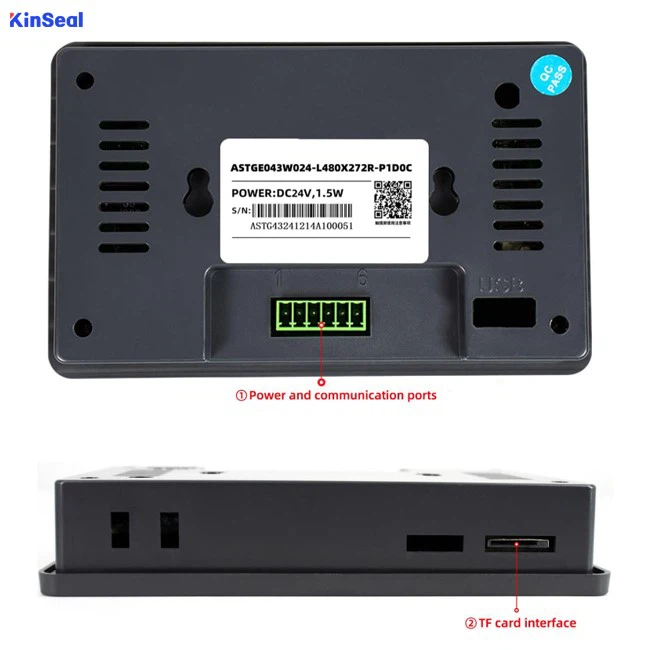

Interfeyslar:
P1D0C: 6-PIN terminali (485, GND, 24V).
P1E0C: 6-PIN terminali (Rs232 RXD / TXD, GND, 24V).
Dasturni yuklab olish uchun TF karta uyasi.
3.2 Elektr va ekologik
Kuch:
Reded kuchlanishi:DC 9-30V
Maksimal quvvat sarfi:1.5W
Atrof-muhitga oid:
Harorat harorati:-10 daraja 50 darajaga
Saqlash harorati:-30 darajasi 70 darajaga
Namlik:10-90% RR (- kondensatsiyalangan).
3.3 Mexanik
O'lchamlari:
Umuman:138 86 × 26 mm
Displey maydoni:95.04 × 53.86 mm
Tavsiya etilgan panelni kesish:132 × 80 mm
Vazn: 153g.
4. Dasturiy ta'minot va aloqa
4.1 HMilit konfiguratsiya dasturi
Asosiy xususiyatlar:
Boshqaruv: Tugmalari, raqamli displeylar, slayderlar, signallar, QR kodlari, trend jadvallari va boshqalar.
Kengaytirilgan funktsiyalar:
Makro dasturlash (C tili, 136 kb.
Multi - tillarni qo'llab-quvvatlash (4 til).
Ma'lumotlar qaydlari qaydlari (64 kb gacha).
Custom protokollari va plc integratsiyasi (Mitsubishi, Siemens, Modbus va boshqalar).
Xavfsizlik: Parolni himoya qilish, foydalanuvchi imtiyozlari darajasi va HMI ish vaqti bilan himoya qilish.
4.2 Qo'llab-quvvatlanadigan protokollar
Modbus RTu, Mitsubishi, Siemens, delta, Xinjie va maxsus protokollar.
5. Ishonchlilikni sinovdan o'tkazish
5.1 esd testi
Standart: IEC 61000-4-2
Natijalar:
Bookni bekor qilish: ** ± 4KV ** (qayta yoqish / aks ettiruvchi anomaliyalar).
Havo oqimi: ** ± 6kv ** (normal funksiya).
5.2 Yuqori / past harorat qarish
Shartlar:
Yuqori:60 daraja; Past:-20 daraja; Tsiklik sinovdan o'tkazish.
Natijalar: Nosozlik yoki displeyda muammosiz.
5.3 EFT (guruh puls) sinovi
Standart: IEC 61000-4-4
Natijalar: ** ± 4kv ** Elektr / aloqa portlari (anormallik yo'q).
6. Ilovalar
Sanoat HMI tizimlari, PLC-ni boshqarish interfeyslari va konfessiyalar (485 / Rs232) va og'ir sharoitlarda ishonchli operatsiyalar uchun juda mos keladi.
Eslatma: Batafsil PIN-ta'riflar, protokol konfiguratsiya va dasturiy ta'minotni to'liq belgilash, to'liq spetsifikatsiya hujjatiga murojaat qiling.
